Filterelement inspectie

Wat vertelt uw gebruikte filterelement?

Een gebruikt Triple R filterelement kan waardevolle informatie geven over de toestand van de olie en de installatie. Kleur, vervuiling, vervorming en afzettingen kunnen aanwijzingen geven voor slijtage, water, oxidatie of een te hoge vuilbelasting.

Metaaldeeltjes Kan wijzen op verhoogde mechanische slijtage binnen de installatie.
Water en vocht Kan het filtermedium verzachten, vervormen en de olieconditie beïnvloeden.
Verzadiging Scheuren of beschadigingen kunnen wijzen op een volledig belast filterelement.
Oxidatie en varnish Donkere of kleverige afzettingen kunnen samenhangen met olie-afbraak.

Vergelijk het filterelement met deze voorbeelden

Onderstaande voorbeelden zijn bedoeld als praktisch hulpmiddel. Eén waarneming vormt niet automatisch een volledige diagnose, maar kan wel aangeven waar aanvullend onderzoek zinvol is.

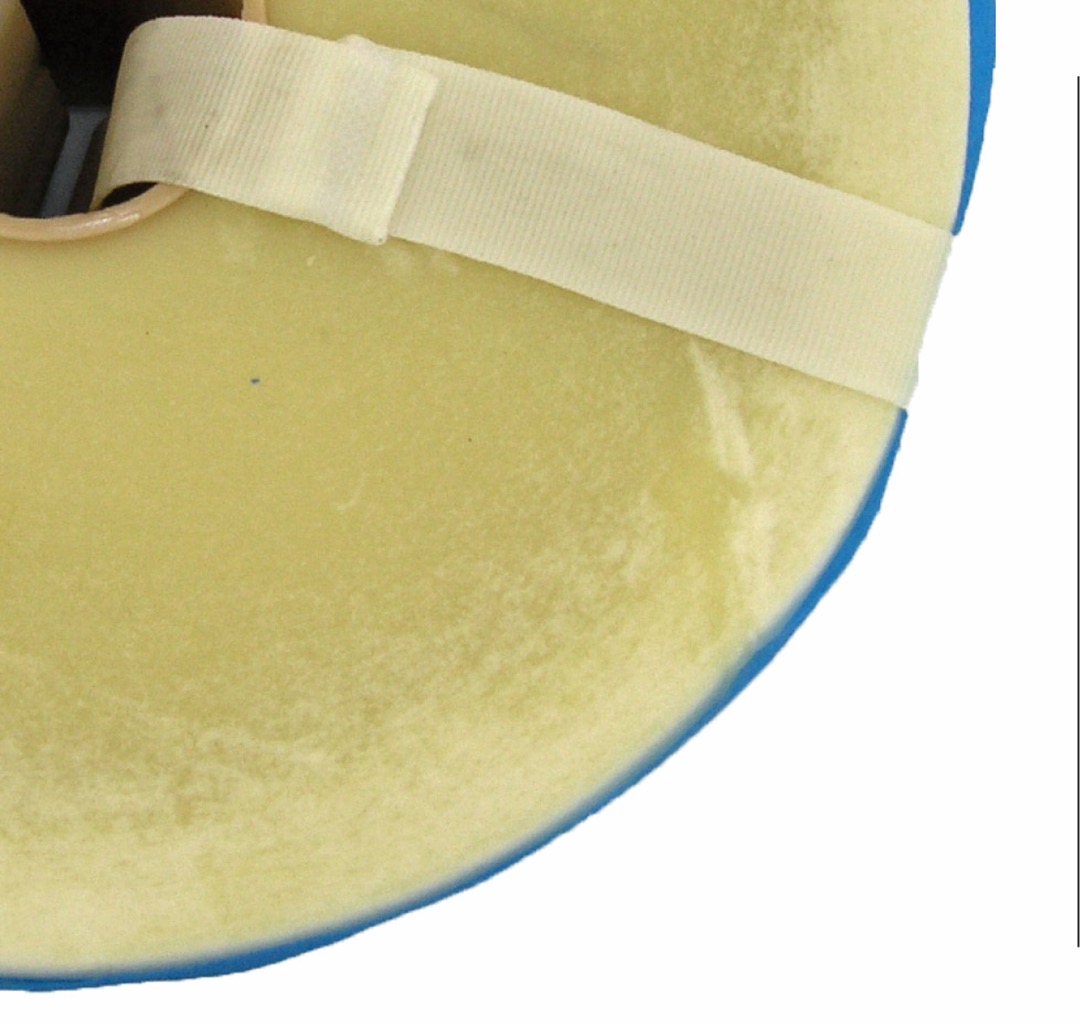

Triple R filterelement met minimale vervuiling
Normaal vervuilingsbeeld

Minimale vervuiling

Een beperkte hoeveelheid stof, kleine afdichtingsdeeltjes of fijne metaaldeeltjes hoeft niet direct op een probleem te wijzen. Tijdens normaal bedrijf ontstaan altijd kleine hoeveelheden verontreiniging en slijtagedeeltjes.

Let vooral op duidelijke veranderingen ten opzichte van eerdere filterwissels. Een opvallend donkerbruine of zwarte verkleuring kan bijvoorbeeld samenhangen met veroudering of oxidatieproducten in de olie.

Advies: vergelijk het element met eerdere wissels en controleer bij opvallende verkleuring de olieconditie, bijvoorbeeld met het zuurgetal TAN.

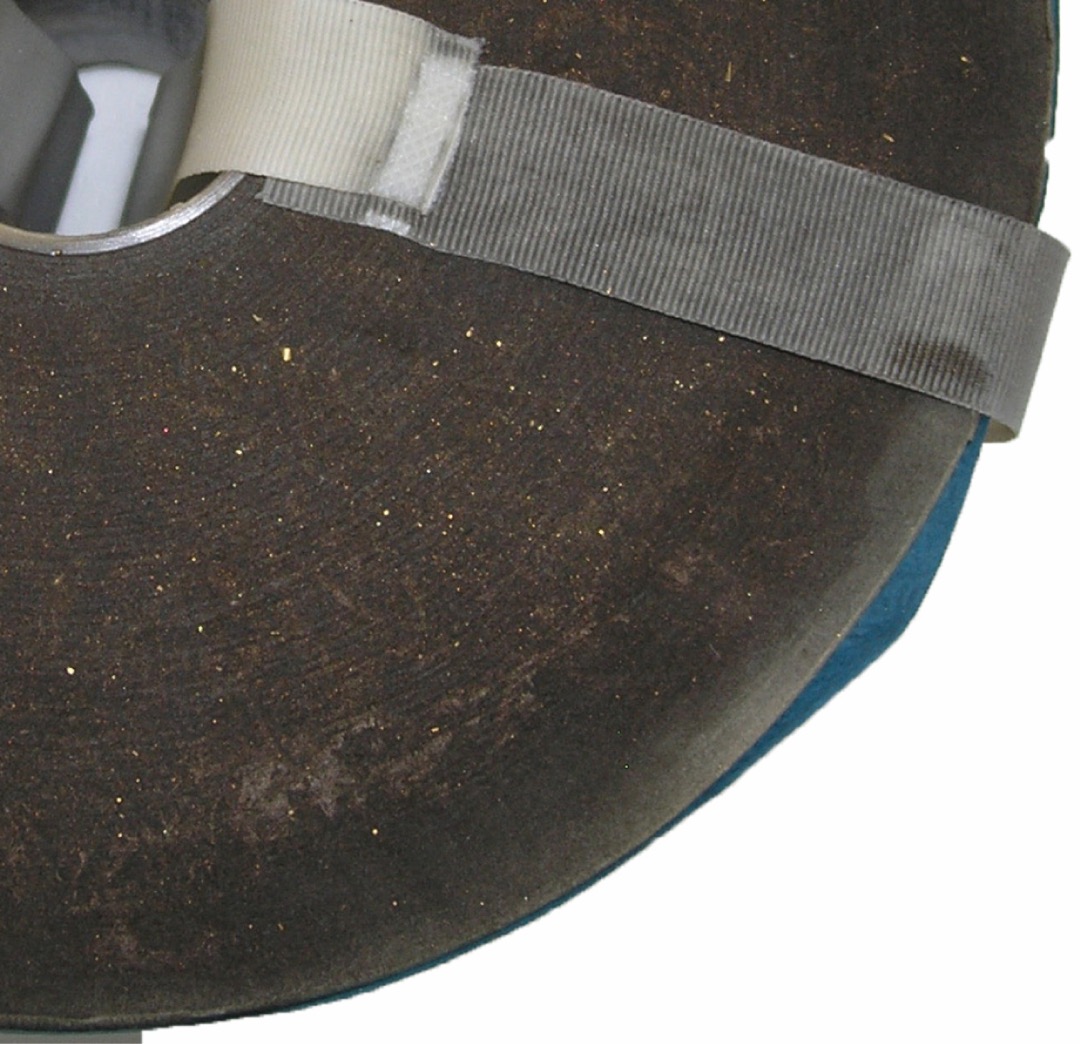

Filterelement met zichtbare metaaldeeltjes
Verhoogde slijtage

Veel metaaldeeltjes zichtbaar

Een duidelijke hoeveelheid metaaldeeltjes kan een indicatie zijn van verhoogde slijtage van lagers, tandwielen, pompen, cilinders of andere bewegende onderdelen.

Het type, de kleur en de hoeveelheid metaal zijn belangrijk. Wanneer opvallend veel deeltjes van hetzelfde materiaal aanwezig zijn, kan dit helpen om de bron van de slijtage verder te lokaliseren.

Advies: onderzoek mogelijke slijtagebronnen en combineer de visuele inspectie bij voorkeur met olieanalyse op slijtage-elementen en deeltjesvervuiling.

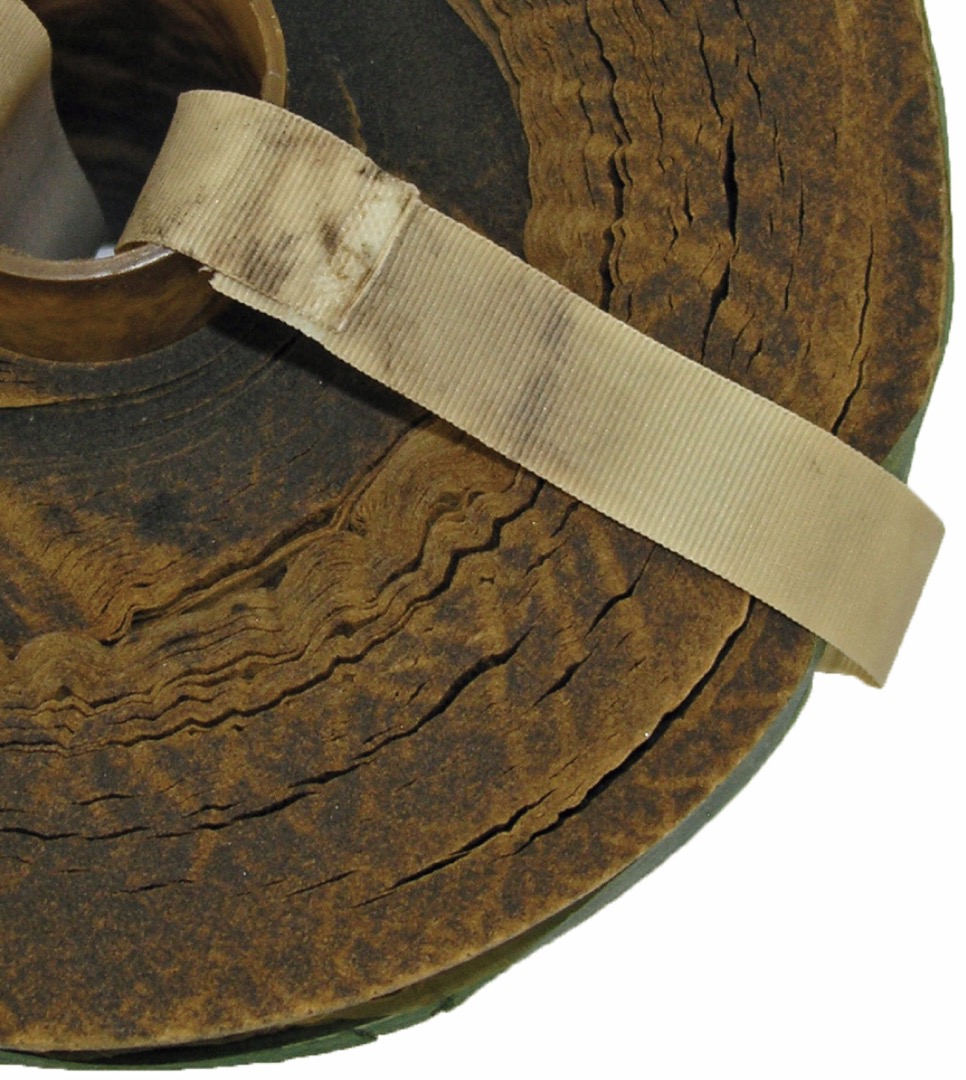

Vervormd filterelement door water of vochtbelasting
Waterbelasting

Zacht of sterk vervormd filtermedium

Wanneer het filteroppervlak sterk vervormd of opvallend zacht is geworden, kan een hoge vocht- of waterbelasting een mogelijke oorzaak zijn.

Water in olie kan corrosie bevorderen, de smeerfilm verstoren, additieven beïnvloeden en de levensduur van zowel olie als componenten verkorten.

Advies: bepaal waar het water vandaan komt en laat het watergehalte meten. Vervang het filterelement en gebruik waar passend bijvoorbeeld Triple R WE Water Eater-elementen of een andere geschikte vorm van waterverwijdering.

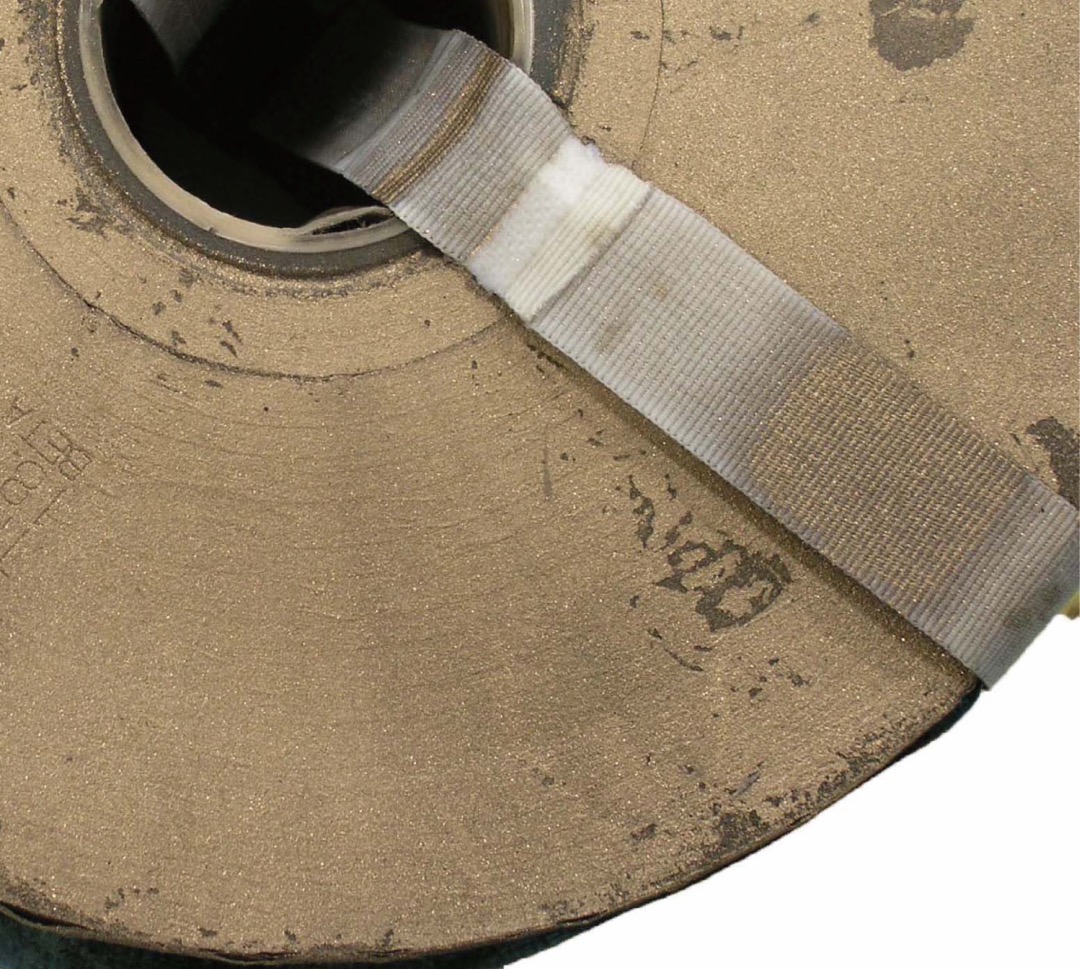

Beschadigd of gescheurd filterelement
Verzadigd filterelement

Scheur of beschadiging in het filteroppervlak

Een scheur of duidelijke beschadiging kan erop wijzen dat het filterelement gedurende de gebruiksperiode een zeer hoge vuilbelasting heeft verwerkt of zijn effectieve vuilopnamecapaciteit heeft bereikt.

Wanneer dit regelmatig voorkomt, is het belangrijk niet alleen het filterelement te vervangen, maar ook te kijken waarom de vervuilingsbelasting zo hoog is.

Advies: verkort indien nodig het vervangingsinterval. Bij structureel hoge vuilbelasting kan een element met grotere capaciteit, zoals D100, passend zijn afhankelijk van de toepassing.

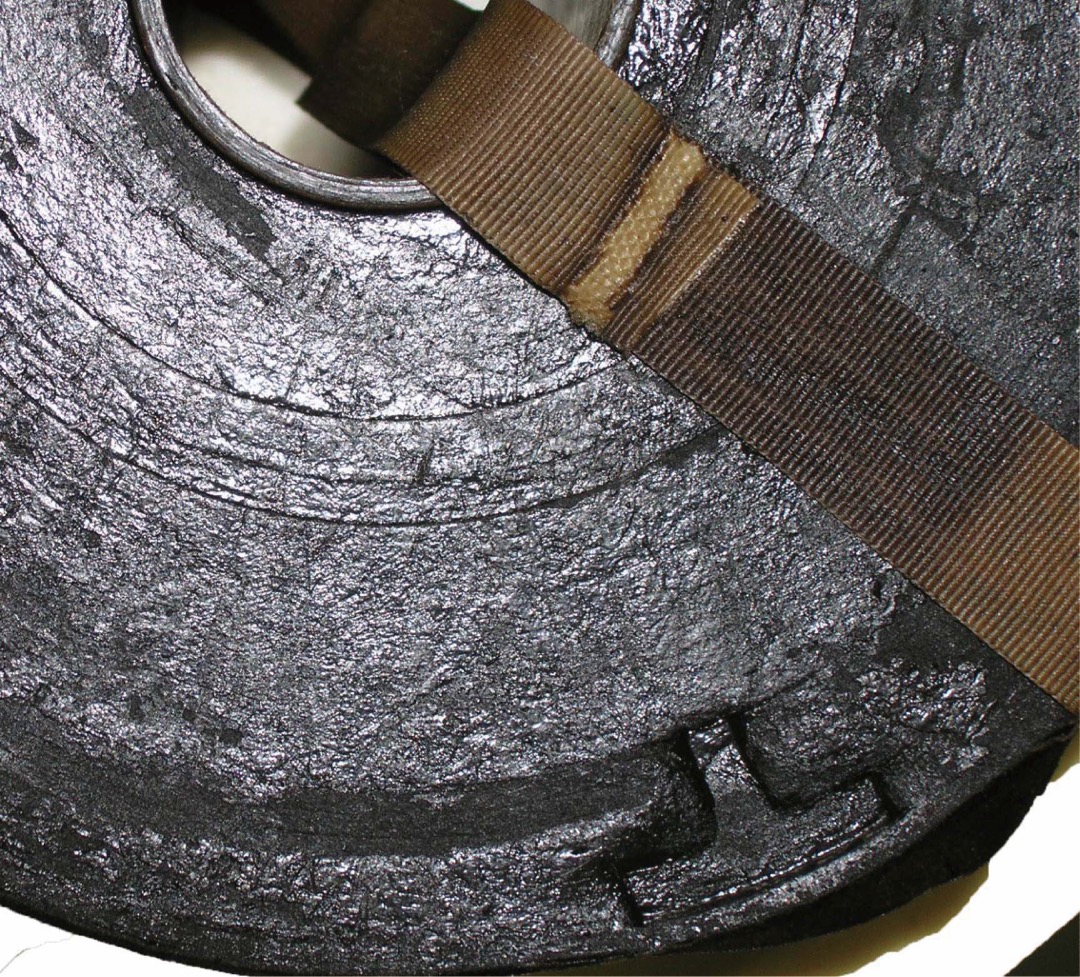

Filterelement met donkere en kleverige afzettingen
Olie-afbraak

Donkere of plakkerige afzettingen

Zwarte, donkerbruine, poederachtige of kleverige vervuiling kan een aanwijzing zijn voor oxidatieve degradatie van de olie en de vorming van verouderingsproducten.

Deze reactieproducten kunnen zich niet alleen op het filterelement afzetten, maar ook elders in het systeem, bijvoorbeeld op kleppen, lagers, oliekanalen en andere oppervlakken.

Advies: controleer olieconditie, viscositeit en TAN. Overweeg een korter onderhoudsinterval en gebruik waar passend een V100 voor aanvullende verwijdering van varnish en oxidatieproducten.
Van waarneming naar diagnose

Het filterelement vertelt een deel van het verhaal. Olieanalyse vertelt de rest.

Visuele inspectie van een gebruikt filterelement kan belangrijke aanwijzingen geven, maar een laboratoriumanalyse geeft aanvullende informatie over de werkelijke toestand van de olie en mogelijke slijtageprocessen binnen de installatie.

Reinheidsklasse ISO 4406
Reinheidsklasse NAS
Watergehalte
Slijtage-elementen
Viscositeit
Zuurgetal TAN
Olieanalyse & conditiebewaking

Online laboratoriumanalyse aanvragen

Geeft de inspectie van het filterelement aanleiding tot verder onderzoek? Vul dan hieronder direct de laboratoriumaanvraag in. Geef zoveel mogelijk informatie over het oliemonster, de olie en de installatie voor een gerichte technische beoordeling.

De voorbeelden op deze pagina zijn bedoeld als praktisch diagnosehulpmiddel. Een visuele beoordeling van een filterelement moet altijd worden geïnterpreteerd in combinatie met de toepassing, bedrijfsomstandigheden, oliesoort, bedrijfsuren en onderhoudshistorie. Bij twijfel adviseren wij aanvullend onderzoek van de olie en de installatie.
