Oliefiltratie voor spuitgietmachines

Schone hydrauliekolie is essentieel voor een betrouwbare, nauwkeurige en reproduceerbare werking van spuitgietmachines. Triple R Oil Cleaner helpt fijne slijtagedeeltjes, water en oxidatieproducten continu uit de olie te verwijderen.

Selecteer een filtersysteem Bespreek uw toepassing
Typische toepassingen
Hydraulische spuitgietmachines
Hybride spuitgietmachines
Servo-hydrauliek
Proportionele ventielen
Matrijssluiting
Injectie-eenheden
Continue productie
High-precision moulding
Betrouwbare hydrauliek

Schone olie voor nauwkeurige productie.

Vaste deeltjes, oxidatieproducten en water in hydrauliekolie
Vaste deeltjes, oxidatieproducten en water: drie belangrijke vormen van verontreiniging die de olieconditie aantasten en slijtage van kritische hydraulische componenten versnellen.

Moderne spuitgietmachines werken met hoge drukken, nauwkeurige bewegingen en korte cyclustijden. Pompen, ventielen, actuatoren en servo-hydraulische componenten zijn afhankelijk van een stabiele en schone hydrauliekolie.

Kleine verontreinigingsdeeltjes kunnen spelingen in hydraulische componenten beïnvloeden en slijtage versnellen. Water en oxidatieproducten kunnen daarnaast bijdragen aan corrosie, olieveroudering, afzettingen en een minder stabiele werking van het hydraulische systeem.

Fijne deeltjes Slijtage- en vuildeeltjes kunnen pompen, ventielen en precisiecomponenten belasten.
Water Vocht kan corrosie bevorderen en de chemische stabiliteit van hydrauliekolie beïnvloeden.
Oxidatieproducten Olieveroudering kan leiden tot sludge, harsvorming en lakachtige afzettingen.
Proceszekerheid Een stabiele olieconditie ondersteunt betrouwbare, reproduceerbare machinebewegingen.
Typische machineconcepten

Hydraulisch en hybride.

De hoeveelheid hydrauliekolie en de functie van het hydraulische systeem verschillen per machineconcept. Oliereinheid blijft echter essentieel voor de betrouwbaarheid van de hydraulische componenten.

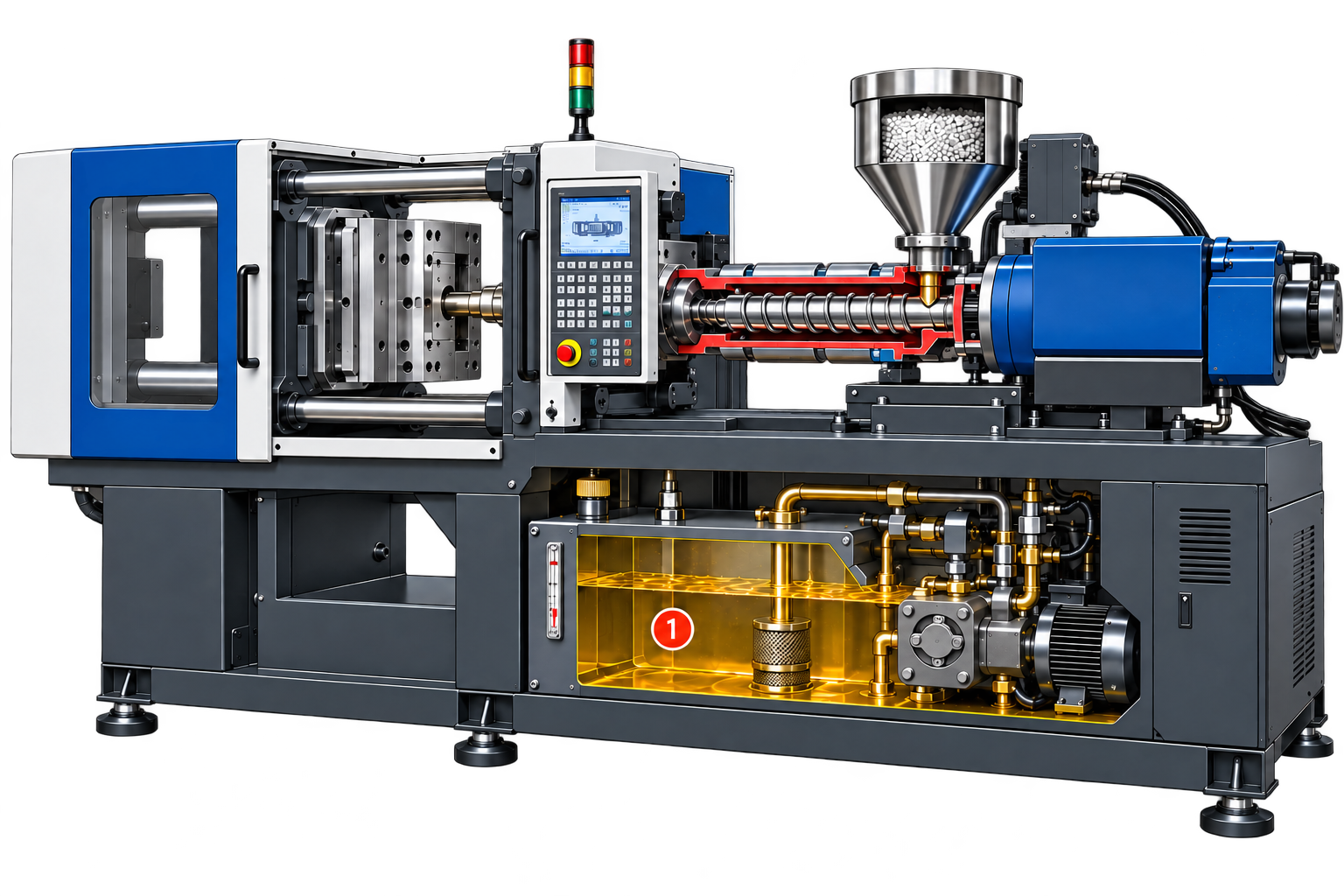

Hydraulische spuitgietmachine met zichtbaar oliereservoir
01 · Hydraulische machine

Conventionele hydraulische spuitgietmachine

Bij een conventionele hydraulische spuitgietmachine worden meerdere belangrijke machinebewegingen hydraulisch aangedreven. Het oliereservoir vormt de centrale olievoorraad voor pompen, ventielen, cilinders en andere hydraulische componenten.

1
Hydrauliekoliereservoir Centrale olievoorraad van de machine. Triple R kan afhankelijk van de installatie als bypass- of offline filtersysteem worden aangesloten.

Schematische illustratie. Reservoirinhoud, hydraulisch circuit en componentconfiguratie verschillen per machinefabrikant, type en sluitkracht.

Typische vervuiling & mogelijke storingen

Fijne slijtagedeeltjes uit pompen, cilinders en bewegende hydraulische componenten kunnen zich tijdens langdurige productie in de olie opbouwen. Ook vervuiling tijdens onderhoud, het bijvullen van olie en slijtage van afdichtingen kan de deeltjesbelasting verhogen. Water en oxidatieproducten kunnen daarnaast corrosie, afzettingen en lakachtige vervuiling bevorderen. In gevoelige pompen en proportionele of servo- hydraulische ventielen kan vervuilde olie bijdragen aan versnelde slijtage, stroeve ventielbewegingen, instabiele drukregeling en minder reproduceerbare machinebewegingen.

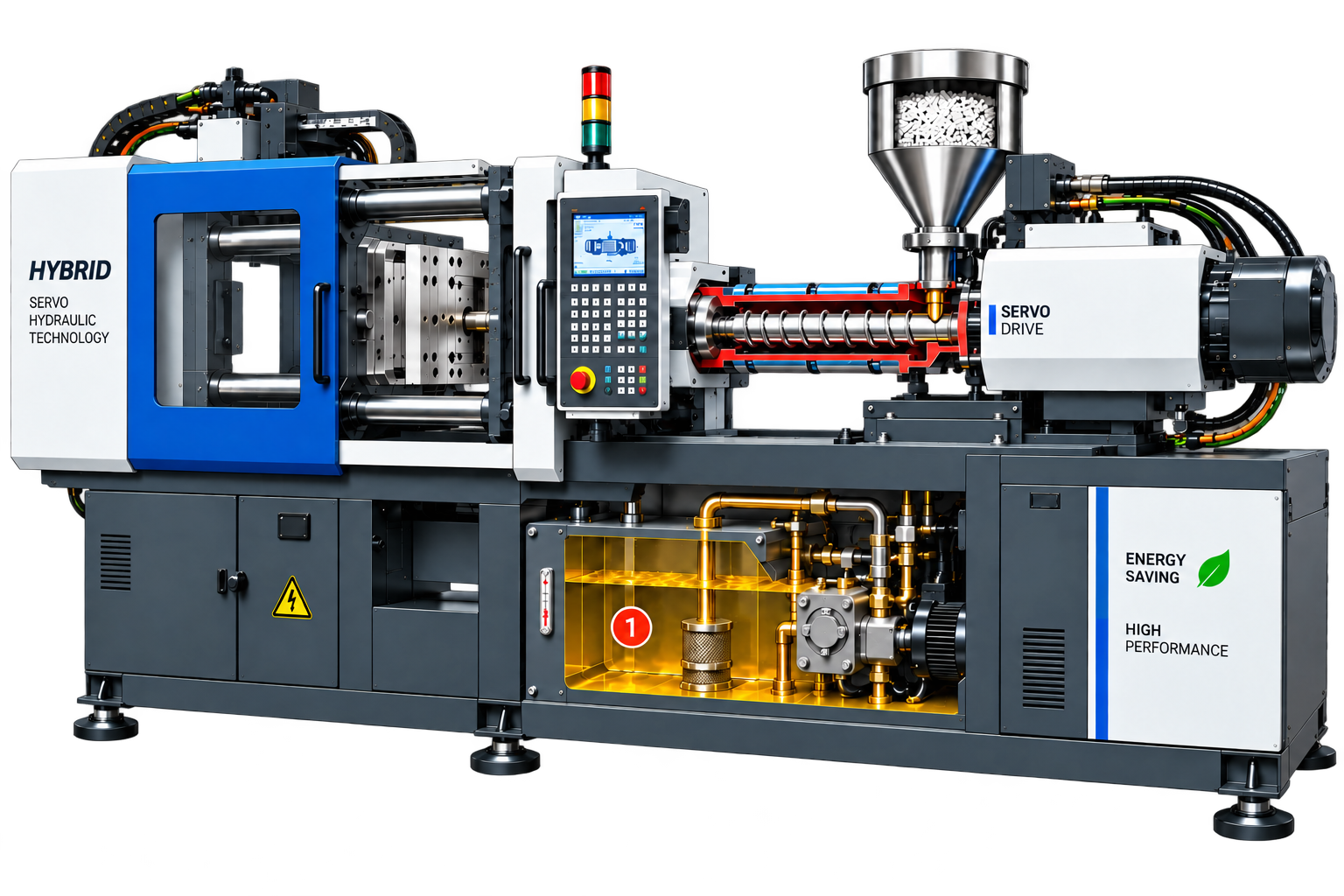

Hybride spuitgietmachine met hydrauliekoliereservoir
02 · Hybride machine

Hybride servo-elektrisch / hydraulisch

Hybride spuitgietmachines combineren elektrische servo-aandrijvingen met hydraulische functies. Doordat een deel van de machinebewegingen elektrisch wordt uitgevoerd, kan het hydraulische circuit kleiner zijn dan bij een volledig hydraulische machine.

Minder olie betekent niet minder kritisch Hybride machines hebben vaak een kleiner hydraulisch olievolume, maar de resterende hydrauliek kan bestaan uit hoogwaardige pompen, accumulatoren en nauwkeurige regelcomponenten. Juist deze componenten stellen hoge eisen aan oliereinheid. Een kleiner hydraulisch systeem maakt goed olie- en contaminatiemanagement daarom niet minder belangrijk.
1
Hydrauliekoliereservoir Olievoorraad voor de resterende hydraulische functies van de hybride machine.

Het aandeel elektrische en hydraulische aandrijving verschilt sterk per fabrikant en machinetype. Ook reservoirvolume, systeemdruk en gewenste reinheidsklasse zijn machinespecifiek.

Typische vervuiling & mogelijke storingen

Hoewel het hydraulische olievolume bij hybride machines vaak kleiner is, kunnen juist de overgebleven hydraulische functies zeer nauwkeurige regelcomponenten bevatten. Fijne deeltjes, vocht en oxidatieproducten kunnen de werking van pompen, proportionele ventielen en servo-hydraulische regelingen beïnvloeden. Vervuiling kan bijdragen aan ventielslijtage, afwijkende drukregeling, trage of schokkerige bewegingen en minder nauwkeurige positionering. Bij continue productie kan een stabiele olieconditie daarom direct bijdragen aan de reproduceerbaarheid en beschikbaarheid van de machine.

Triple R systemen

Geschikte oplossingen voor spuitgietmachines

Voor spuitgietmachines kan Triple R zowel als pressure-fed bypasssysteem vanuit het bestaande hydraulische circuit als als zelfstandig offline filtersysteem worden toegepast. De juiste oplossing wordt geselecteerd op basis van olievolume, viscositeit, temperatuur, beschikbare systeemdruk en machineconfiguratie.

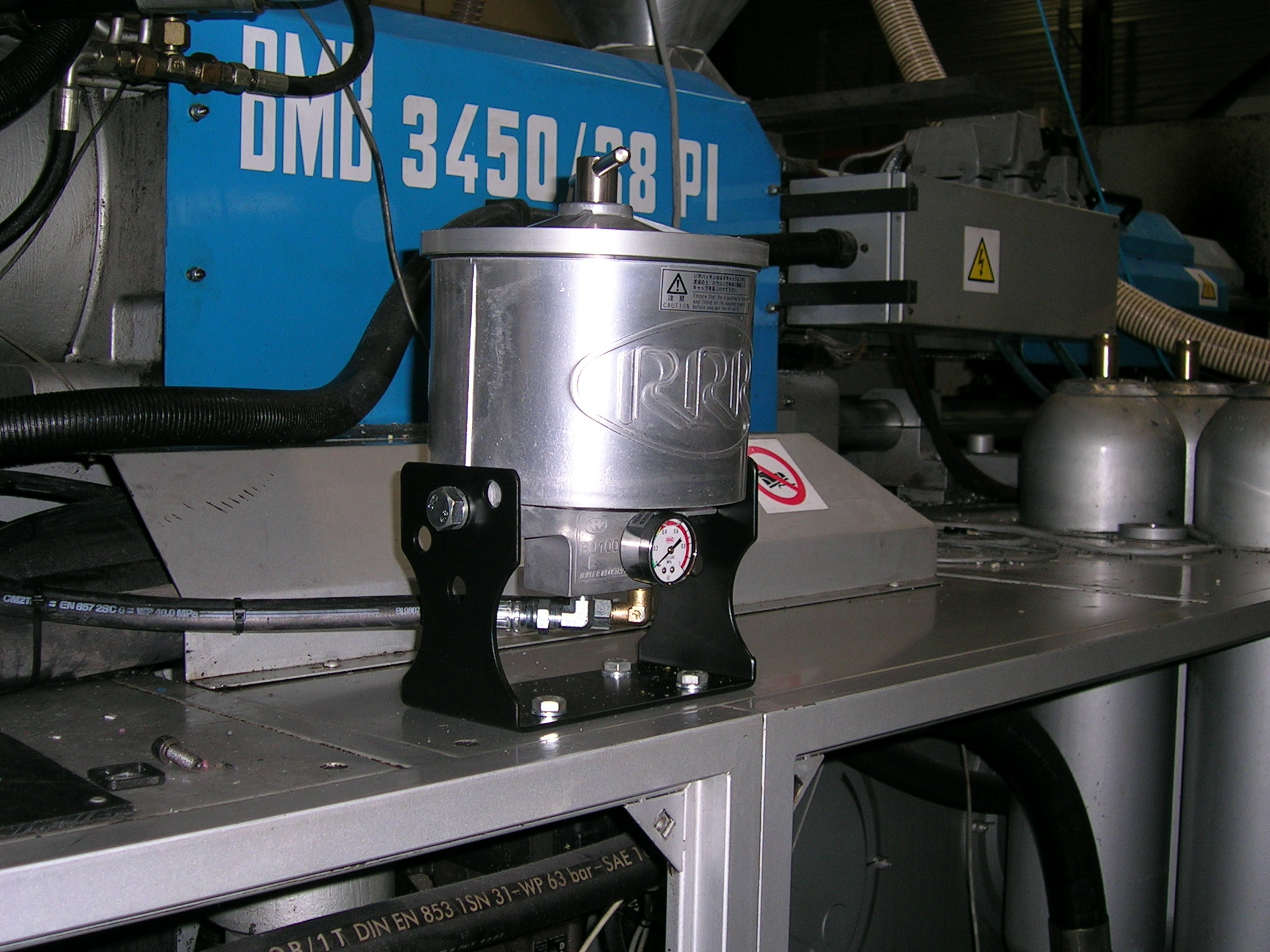

Triple R BU100 toegepast op een BMB spuitgietmachine
Pressure-fed bypassfiltratie

BU-serie

Compact bypassfiltersysteem dat gebruikmaakt van bestaande hydraulische systeemdruk.

Typische toepassingen:
hydraulische en hybride spuitgietmachines waar een geschikte druk- en retouraansluiting beschikbaar is.
Afgebeeld: Triple R BU100 op een BMB-spuitgietmachine. De juiste BU-uitvoering wordt bepaald aan de hand van olievolume, systeemdruk, viscositeit en gewenste filtercapaciteit.
Bekijk BU-serie →

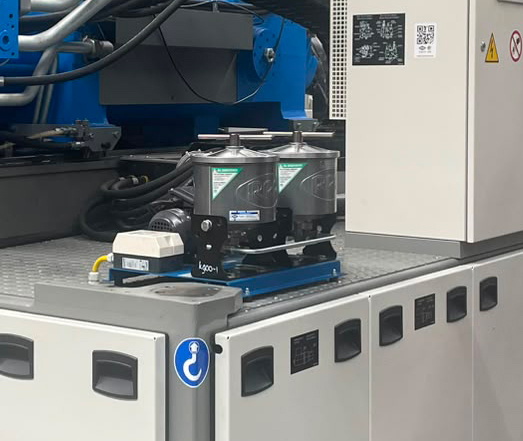

Triple R SE200 toegepast op een spuitgietmachine
Offline filtratie · eigen pomp

SE-serie

Zelfstandig offline filtersysteem met eigen pomp, onafhankelijk van de machinehydrauliek.

Typische toepassingen:
spuitgietmachines met een toegankelijk hydraulisch reservoir en voldoende aansluitmogelijkheden voor offline olieconditionering.
Afgebeeld: Triple R SE200 op een spuitgietmachine. Systeemgrootte wordt afgestemd op olievolume, viscositeit, temperatuur en bedrijfscondities.
Bekijk SE-serie →
Triple R 3D filtratie

Meer dan alleen deeltjes verwijderen.

Triple R Oil Cleaner richt zich op vaste verontreiniging, water en oxidatieproducten. Daarmee wordt niet alleen de deeltjesbelasting verlaagd, maar wordt ook de conditie van de hydrauliekolie ondersteund.

Bekijk de technologie
01
Vaste verontreiniging Fijne slijtage- en vuildeeltjes die pompen, ventielen en hydraulische precisiecomponenten belasten.
02
Water Vocht door condens, omgeving of onderhoud dat corrosie en olieafbraak kan bevorderen.
03
Oxidatieproducten Sludge, zachte vervuiling en harsachtige afzettingen die ontstaan tijdens het verouderen van hydrauliekolie.
Waarom Triple R bij spuitgieten?

Gericht op betrouwbare hydrauliek en stabiele productie.

Minder slijtage Lagere deeltjesbelasting helpt pompen, ventielen en andere hydraulische componenten te beschermen.
Stabiele olieconditie Continue filtratie helpt vervuiling en olieafbraak tijdens langdurige productie te beheersen.
Hogere bedrijfszekerheid Schone hydrauliekolie ondersteunt betrouwbare, reproduceerbare bewegingen en machinebeschikbaarheid.
Hydraulisch én hybride Van klassieke hydraulische machines tot moderne hybride servo-hydraulische concepten.
Spuitgietmachine olieconditionering

Welke Triple R past bij uw spuitgietmachine?

Selecteer een systeem op basis van olievolume, viscositeit, temperatuur en aansluiting, of bespreek uw machine rechtstreeks met Triple R Oil Cleaner | TRIS.

Build My Oil Cleaner Neem contact op
