Oliefiltratie voor tandwielkasten

Schone smeerolie is essentieel voor de betrouwbaarheid van tandwielen, lagers en andere zwaarbelaste componenten. Triple R Oil Cleaner helpt vaste verontreiniging, water en oxidatieproducten uit tandwielkastolie te verwijderen.

Selecteer een filtersysteem Bespreek uw toepassing
Typische toepassingen
Industriële tandwielkasten
Reductiekasten
Hoofdaandrijvingen
Transportinstallaties
Persen & productielijnen
Windturbines
Marine gearboxes
Zwaarbelaste transmissies
Betrouwbaarheid van tandwielkasten

Schone olie voor tandwielen en lagers.

Microscopische weergave van vaste deeltjes, harsvorming door oxidatie en water in olie.
Vaste deeltjes, oxidatieproducten en water: drie belangrijke vormen van verontreiniging die olieafbraak versnellen en bijdragen aan slijtage en schade aan kritische componenten.

Tandwielkasten werken vaak onder hoge belastingen, waarbij tandwielen en lagers continu afhankelijk zijn van een stabiele smeerfilm. Slijtagedeeltjes, omgevingsvuil, water en oxidatieproducten kunnen de conditie van de olie aantasten en slijtage versnellen.

Triple R Oil Cleaner systemen worden toegepast als bypass- of offline filtratiesysteem om de olie continu schoon en geconditioneerd te houden, onafhankelijk van de standaard machinefiltratie.

Slijtagedeeltjes Fijne harde deeltjes uit tandwielen, lagers en externe vervuiling versnellen abrasieve slijtage.
Water Condens en vocht kunnen corrosie veroorzaken en de belastbaarheid van de smeerfilm verminderen.
Oxidatieproducten Hoge temperatuur en langdurig gebruik kunnen sludge, lakachtige afzettingen en harsvorming veroorzaken.
Hoge belasting Hoge contactdrukken in tandwielen en lagers vragen om een stabiele en schone smeerolie.
Typische smeersystemen

Waar bevindt de olie zich?

De constructie van een tandwielkast bepaalt hoe de smeerolie wordt verdeeld. Twee veelvoorkomende principes zijn spatsmering en geforceerde circulatiesmering.

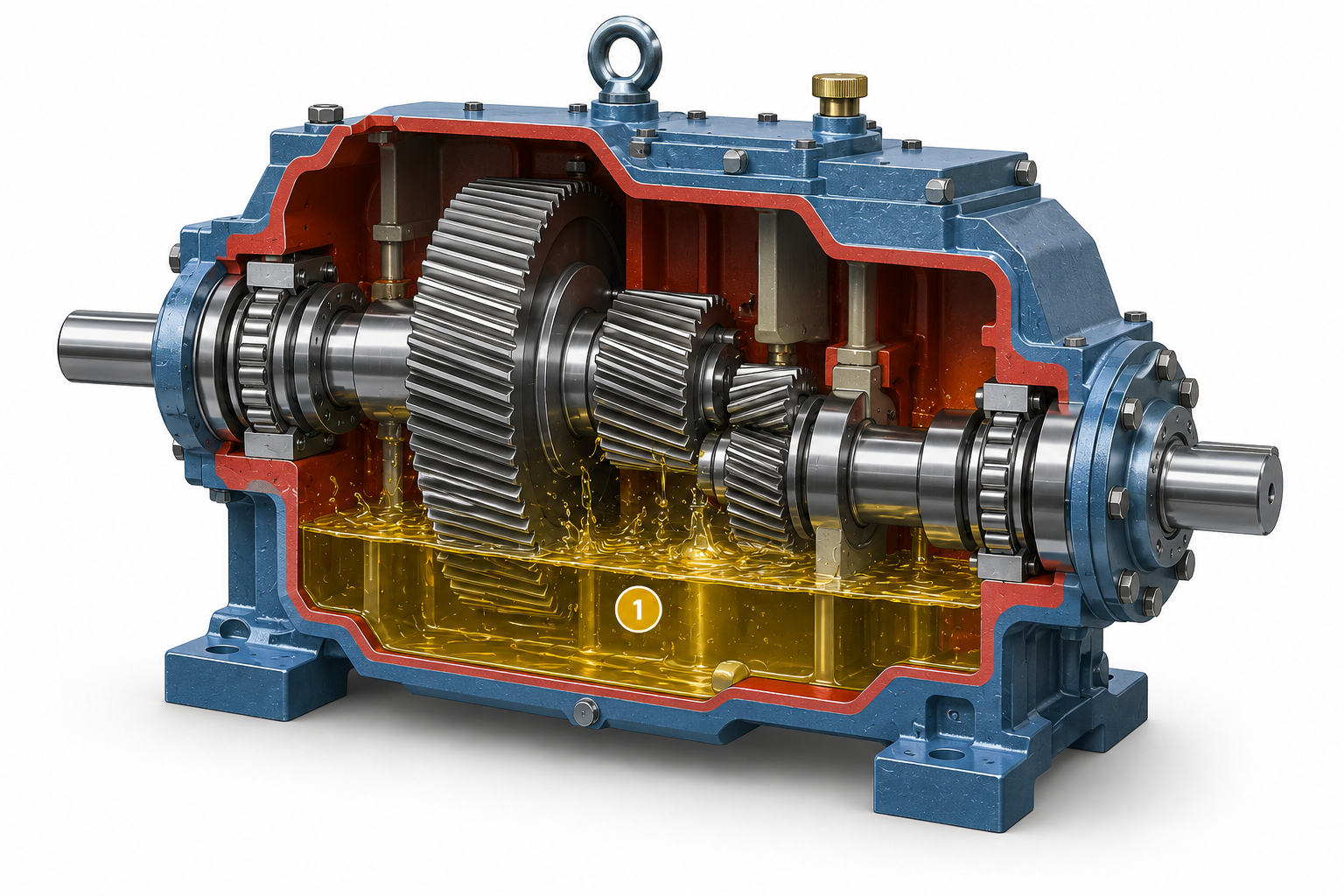

Doorsnede van een industriële tandwielkast met spatsmering
01 · Spatsmering

Splash lubrication

Bij spatsmering bevindt een deel van het tandwielstelsel zich in het oliebad. Tijdens bedrijf nemen de draaiende tandwielen olie mee en verdelen deze door de tandwielkast naar tandflanken, lagers en overige smeerpunten.

1
Tandwielkastolie Olievoorraad in de bodem van de tandwielkast. Het oliepeil is afhankelijk van ontwerp, toerental en fabrikantvoorschrift.

Schematische illustratie. De werkelijke interne constructie, oliehoeveelheid en het vereiste oliepeil verschillen per fabrikant en tandwielkast.

Typische vervuiling & mogelijke storingen

Bij spatsmering blijven slijtagedeeltjes uit tandflanken, lagers en andere interne componenten in het gezamenlijke oliebad circuleren. Fijne metaaldeeltjes en externe vervuiling kunnen daardoor opnieuw door de tandcontacten en lagers worden gevoerd. Water door condens, lekkage of temperatuurwisselingen kan bovendien corrosie en aantasting van de smeerfilm bevorderen. Een hoge deeltjesbelasting kan bijdragen aan abrasieve slijtage, micropitting, lagerbeschadiging en een versnelde degradatie van tandflanken. Oxidatieproducten en sludge kunnen zich daarnaast op interne oppervlakken afzetten en de oliecirculatie lokaal beïnvloeden.

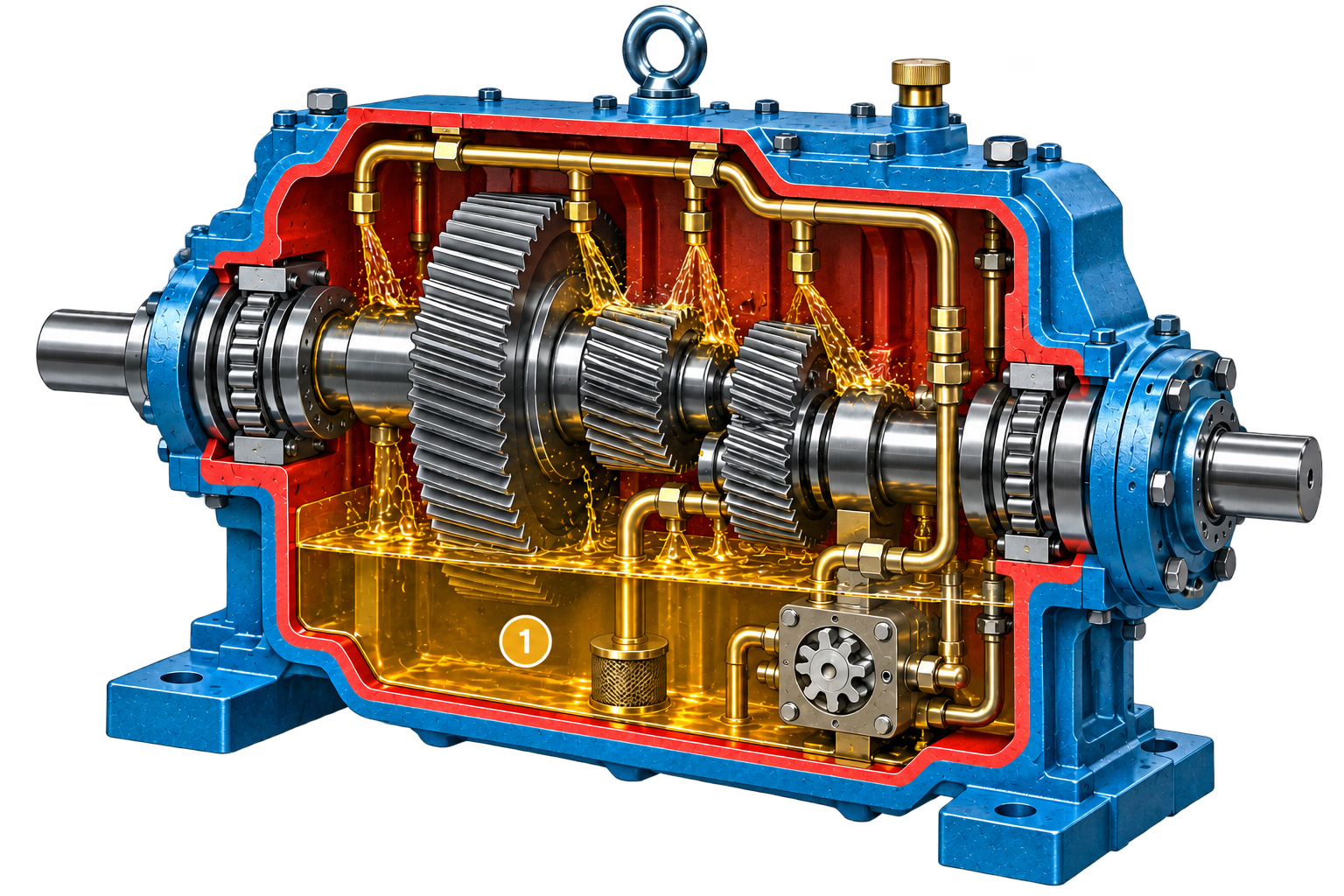

Doorsnede van een industriële tandwielkast met geforceerde smering
02 · Geforceerde smering

Forced lubrication

Bij geforceerde smering wordt olie actief uit het reservoir gecirculeerd en naar tandwielen, lagers en andere kritische smeerpunten geleid. Dit principe wordt veel toegepast bij grotere, sneller draaiende of zwaarbelaste tandwielkasten.

1
Tandwielkastolie Olievoorraad in het reservoir of carter van waaruit de olie naar de verschillende smeerpunten wordt gecirculeerd.

Schematische illustratie. Pompconfiguratie, sproeipunten, leidingwerk en reservoirconstructie verschillen per tandwielkast en fabrikant.

Typische vervuiling & mogelijke storingen

Bij geforceerde circulatiesmering wordt vervuiling samen met de olie door pompen, leidingen, koelers, lagers en smeerpunten gecirculeerd. Fijne harde deeltjes kunnen hierdoor niet alleen tandwielen en lagers belasten, maar ook smeeroliepompen, regelkleppen en andere onderdelen van het circulatiesysteem. Water en oxidatieproducten kunnen corrosie, sludge en lakachtige afzettingen veroorzaken, terwijl een toenemende viscositeit of vervuiling de oliestroom naar kritische smeerpunten kan beïnvloeden. Mogelijke gevolgen zijn hogere lagertemperaturen, versnelde tandflankslijtage, verstopping van kleine doorgangen en uiteindelijk een verhoogd risico op lager- of tandwielschade.

Triple R systemen

Geschikte oplossingen voor tandwielkasten

Afhankelijk van de constructie van de tandwielkast kan Triple R worden toegepast als lagedruk bypasssysteem of als zelfstandig offline filtersysteem. De juiste serie wordt geselecteerd op basis van olievolume, viscositeit, temperatuur, beschikbare druk en bedrijfscondities.

Triple R AL100 toegepast op een GE windturbine tandwielkast
Lagedruk bypassfiltratie

AL-serie

Bypassfiltratie voor installaties waar reeds een geschikte lage systeemdruk beschikbaar is.

Typische toepassingen:
tandwielkasten met een bestaande smeeroliecirculatie en voldoende lagedruk-aansluiting voor bypassfiltratie.
Afgebeeld: Triple R AL100 toegepast op een windturbine-tandwielkast. De juiste uitvoering wordt bepaald aan de hand van olievolume, viscositeit en beschikbare systeemdruk.
Bekijk AL-serie →

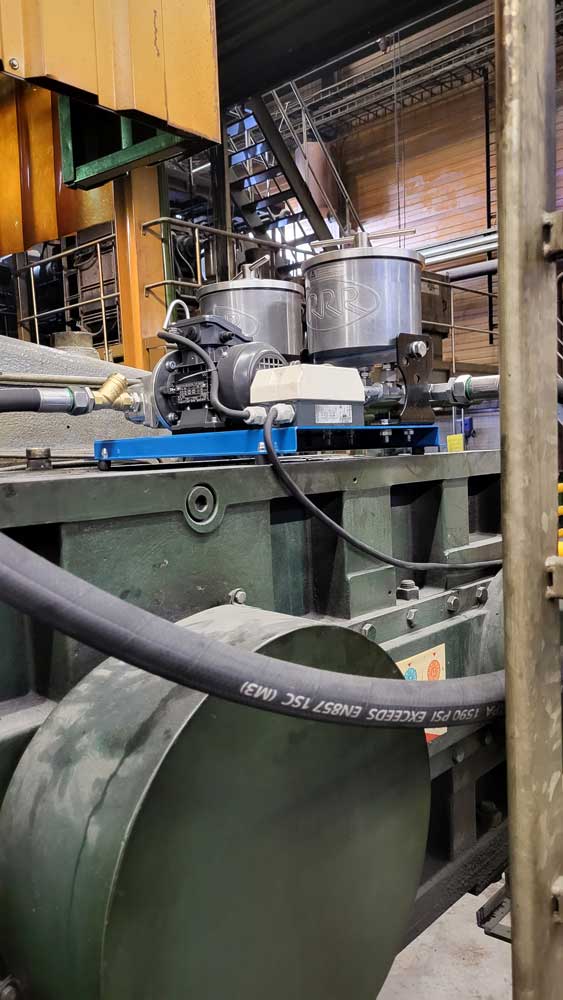

Triple R SE200 offline oliecleaner toegepast op een tandwielkast
Offline filtratie · eigen pomp

SE-serie

Zelfstandige offline filtersystemen met eigen pomp, onafhankelijk van de bestaande smeeroliecirculatie.

Typische toepassingen:
kleine en middelgrote tandwielkasten met een toegankelijk carter of reservoir.
Afgebeeld: Triple R SE200 toegepast op een tandwielkast. Systeemgrootte en uitvoering worden geselecteerd op basis van olievolume, viscositeit, temperatuur en beschikbare aansluitmogelijkheden.
Bekijk SE-serie →
Triple R OSCA LS toegepast voor olieconditionering van een tandwielkast
Geavanceerde offline olieconditionering

OSCA LS-serie

Zelfstandige offline olieconditionering voor grotere olievolumes en zwaarbelaste tandwielkasten.

Typische toepassingen:
grote industriële tandwielkasten, centrale aandrijvingen en installaties met hoge viscositeit of wisselende bedrijfscondities.
OSCA LS past het pompbedrijf aan de actuele bedrijfscondities aan. De uiteindelijke configuratie wordt afgestemd op olievolume, viscositeit, temperatuur en toepassing.
Bekijk OSCA-serie →
Triple R 3D filtratie

Meer dan alleen deeltjes verwijderen.

Triple R Oil Cleaner combineert dieptefiltratie met olieconditionering. De technologie richt zich op drie belangrijke vormen van olieverontreiniging die de levensduur en betrouwbaarheid van tandwielkasten beïnvloeden.

Bekijk de technologie
01
Vaste verontreiniging Fijne slijtage- en vuildeeltjes die tandwielen, lagers en andere precisiecomponenten belasten.
02
Water Vrij en opgelost vocht door condens, omgeving en temperatuurwisselingen.
03
Oxidatieproducten Zachte vervuiling, sludge en harsachtige afzettingen als gevolg van olieveroudering.
Waarom Triple R bij tandwielkasten?

Gericht op betrouwbare smering en langere levensduur.

Minder slijtage Lagere concentraties harde deeltjes verminderen de abrasieve belasting van tandwielen en lagers.
Langere olielevensduur Minder vervuiling, vocht en oxidatiebelasting helpt de smeerolie langer in goede conditie te houden.
Hogere bedrijfszekerheid Continue olieconditionering ondersteunt een voorspelbare en stabiele olieconditie.
Flexibele installatie Bypass of offline, afgestemd op de constructie, olieinhoud en bedrijfscondities van de tandwielkast.
Tandwielkast olieconditionering

Welke Triple R past bij uw tandwielkast?

Selecteer een systeem op basis van olievolume, viscositeit, temperatuur en aansluiting, of bespreek uw tandwielkast rechtstreeks met Triple R Oil Cleaner | TRIS.

Build My Oil Cleaner Neem contact op
