Oliefiltratie voor turbines

Turbine-installaties stellen hoge eisen aan de kwaliteit van smeer- en hydrauliekolie. Triple R Oil Cleaner helpt vaste verontreiniging, water en oxidatieproducten continu uit de olie te verwijderen bij stoom-, gas- en windturbines.

Selecteer een filtersysteem Bespreek uw toepassing
Typische toepassingen
Stoomturbines
Gasturbines
Windturbines
Generatorlagers
Tandwielkasten
Hydraulische systemen
Lube-oil systemen
Rotating equipment
Betrouwbare turbineolie

Schone olie voor kritische roterende installaties.

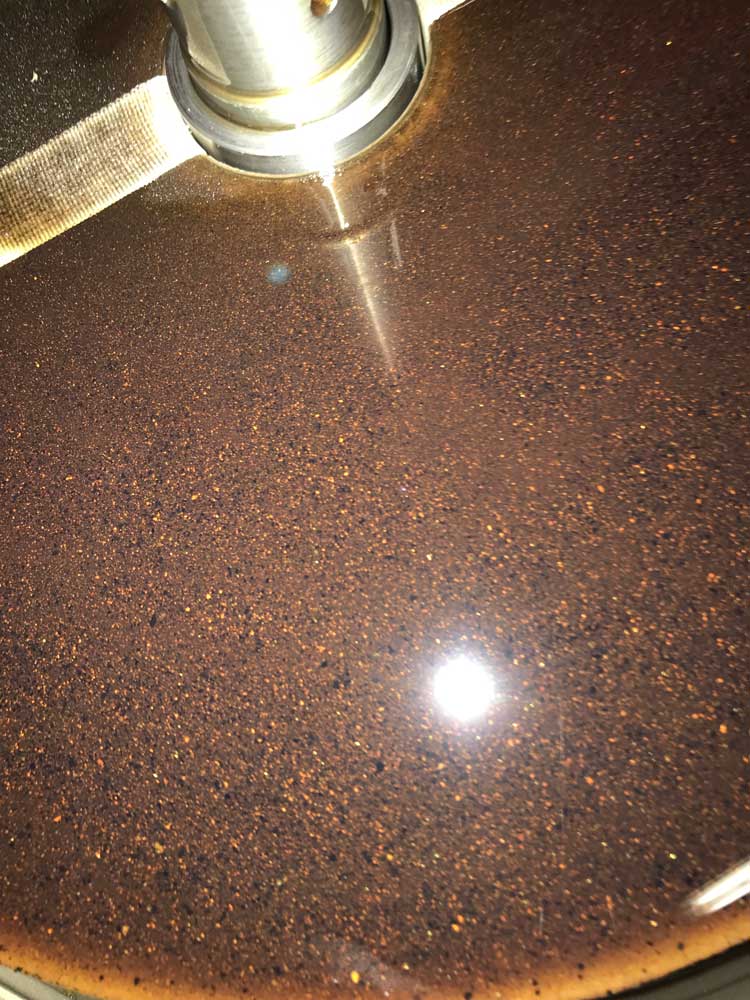

Vaste deeltjes, oxidatieproducten en water in turbineolie
Vaste deeltjes, oxidatieproducten en water: drie belangrijke vormen van verontreiniging die olieafbraak versnellen en bijdragen aan slijtage, afzettingen en verminderde betrouwbaarheid.

Turbines draaien langdurig onder hoge belastingen en zijn afhankelijk van een stabiele oliefilm voor lagers, tandwielkasten en andere kritische componenten. Zelfs kleine hoeveelheden vervuiling kunnen op termijn invloed hebben op slijtage, lagerconditie en olielevensduur.

Naast vaste verontreiniging spelen water en oxidatieproducten een belangrijke rol. Vooral bij lange olielevensduren en hoge bedrijfstemperaturen kan oxidatie leiden tot sludge en lakachtige afzettingen.

Fijne deeltjes Slijtagedeeltjes kunnen lagers, tandwielen en regelcomponenten belasten.
Water Vocht kan corrosie, olieafbraak en verslechtering van de smeerfilm bevorderen.
Oxidatieproducten Langdurige thermische belasting kan leiden tot sludge en varnishachtige afzettingen.
Bedrijfszekerheid Continue olieconditionering ondersteunt langdurige en betrouwbare turbinebedrijfstijd.
Typische turbine-installaties

Stoom, gas en wind.

Hoewel het aandrijfprincipe per turbinetype sterk verschilt, hebben alle drie toepassingen kritische oliesystemen waarbij reinheid, waterbeheersing en olieconditie van groot belang zijn.

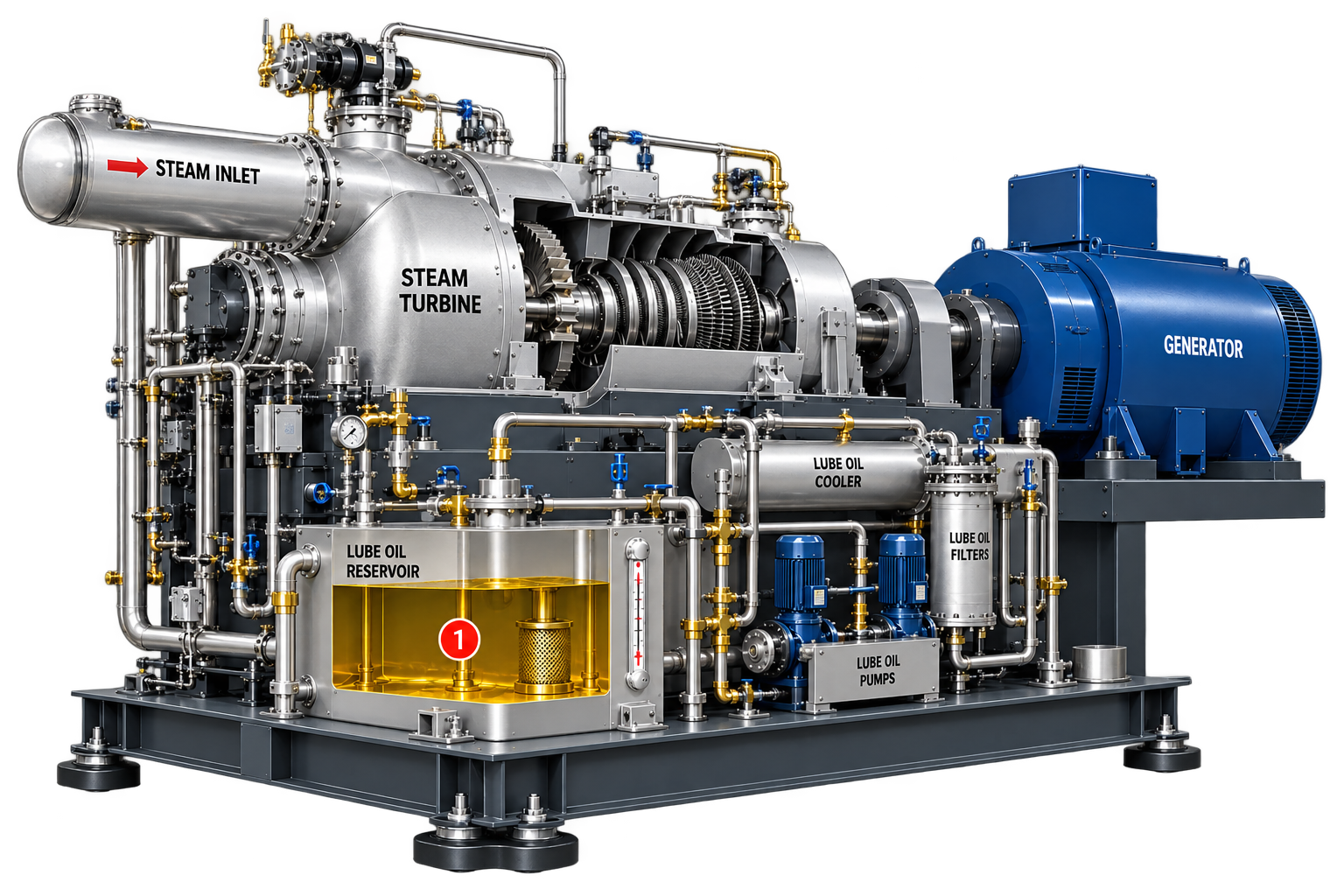

Stoomturbine met zichtbaar smeeroliereservoir
01 · Stoomturbine

Smeerolie voor lagers en turbine-installatie

Bij een stoomturbine circuleert smeerolie door de lagering van turbine en generator. Het oliesysteem bestaat doorgaans uit een reservoir, pompen, koeling, filtratie en de toevoer- en retourleidingen naar de verschillende smeerpunten.

1
Smeeroliereservoir Centrale olievoorraad voor het lube-oil systeem van turbine, lagers en eventueel generatorlagering.

Schematische illustratie. Bij sommige turbines is control-/hydraulic oil geïntegreerd in hetzelfde oliesysteem; andere ontwerpen gebruiken hiervoor een afzonderlijk circuit. De exacte configuratie verschilt per fabrikant en turbine.

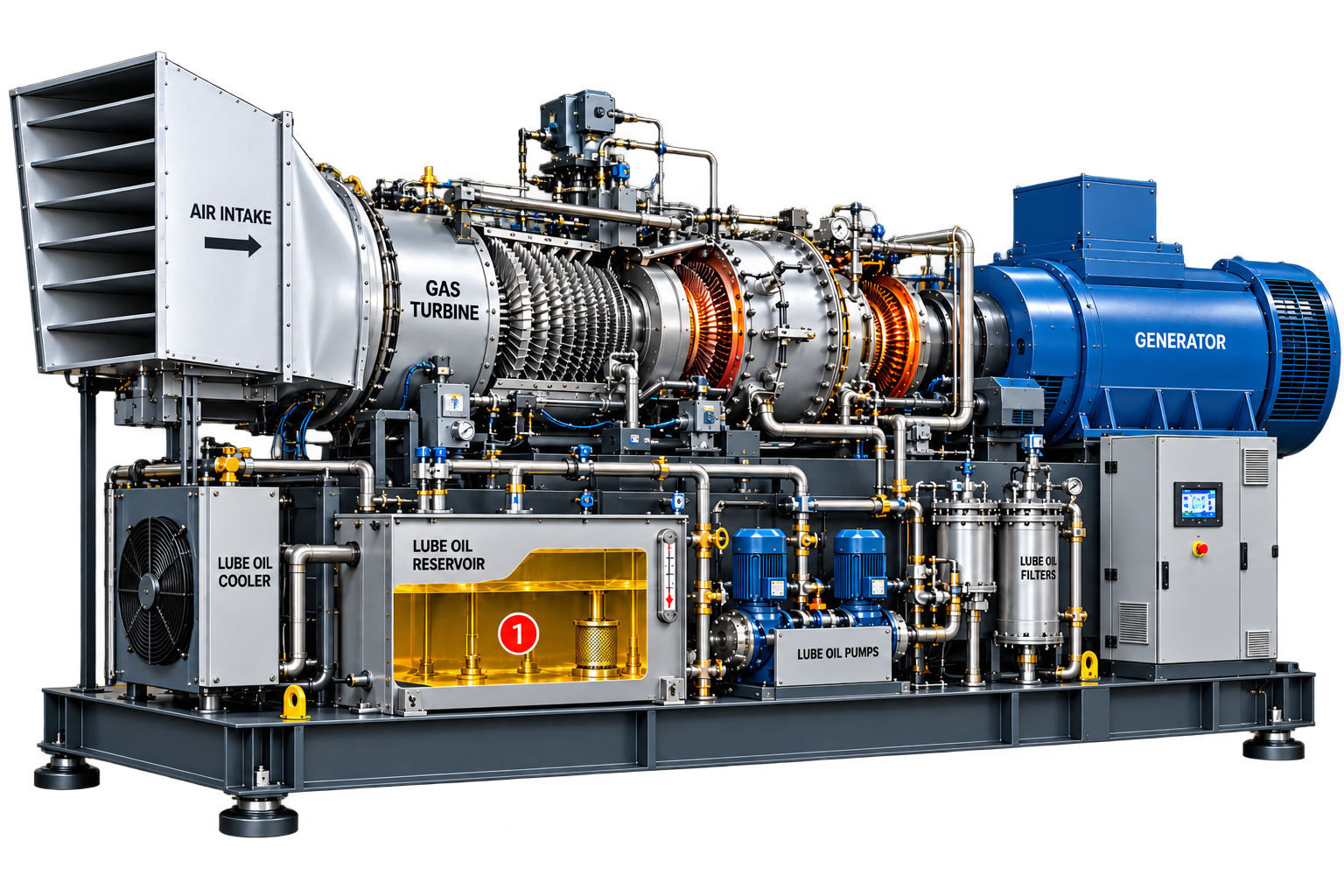

Gasturbine met zichtbaar smeeroliereservoir
02 · Gasturbine

Lube-oil systeem voor turbine en generator

Gasturbines draaien op zeer hoge toerentallen en stellen hoge eisen aan lagering en olieconditie. Het smeeroliesysteem ondersteunt lagers van turbine, compressor en generator en bevat doorgaans een centraal reservoir met pompen, koeling en filtratie.

1
Smeeroliereservoir Olievoorraad van het centrale lube-oil systeem voor lagering en andere gesmeerde componenten.

Schematische illustratie. Gasturbine-installaties verschillen sterk in vermogen en configuratie. Control-oil, start- en regelhydrauliek kunnen afhankelijk van het ontwerp geïntegreerd of afzonderlijk uitgevoerd zijn.

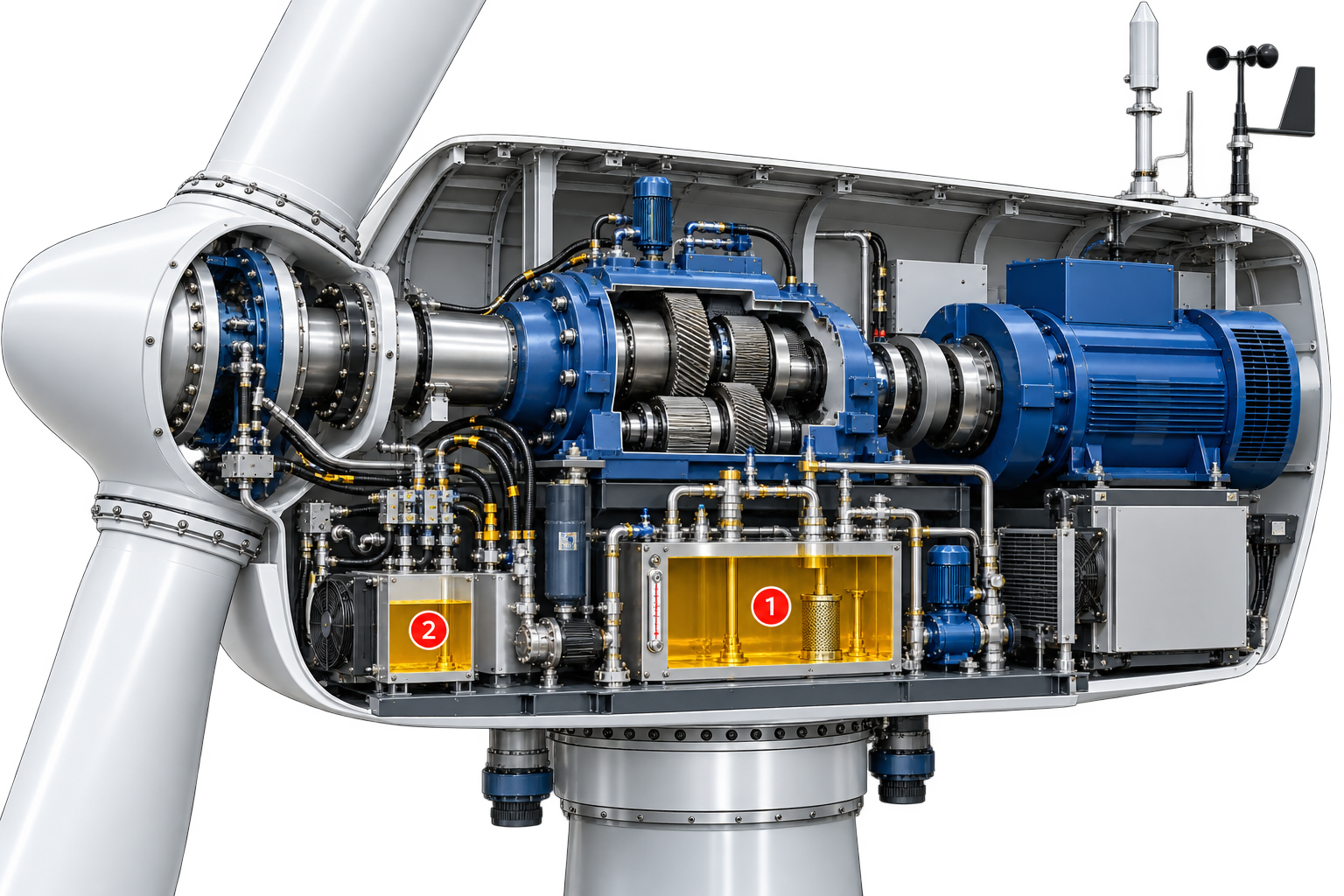

Windturbine met tandwielkastsmeerolie en afzonderlijk hydraulisch oliesysteem
03 · Windturbine

Twee verschillende oliesystemen

Bij een conventionele windturbine met tandwielkast moeten twee duidelijk verschillende oliesystemen worden onderscheiden: de smeerolie van de tandwielkast en de hydrauliekolie van het hydraulische systeem.

Tandwielkastolie is geen hydrauliekolie Beide circuits hebben een andere functie, andere bedrijfscondities en vaak ook een andere viscositeit. De keuze van het Triple R-systeem en filterelement moet daarom per oliecircuit afzonderlijk worden bepaald.
1
Tandwielkast-smeerolie Smeert tandwielen en lagers in de hoofdtandwielkast. Dit betreft doorgaans een relatief hoogviskeuze tandwielolie met een eigen circulatie-, koel- en filtratiesysteem.
2
Hydrauliekolie Afzonderlijk hydraulisch circuit voor functies zoals pitch-, rem- of andere hydraulische actuatie, afhankelijk van het turbineontwerp.

Schematische illustratie. Niet iedere windturbine gebruikt dezelfde drivetrain- of hydrauliekconfiguratie. Direct-drive turbines hebben bijvoorbeeld geen conventionele hoofdtandwielkast.

Triple R systemen

Geschikte oplossingen voor turbineolie

Afhankelijk van turbineontwerp, olievolume, viscositeit, beschikbare druk en bedrijfscondities kan Triple R worden toegepast als lagedruk bypass- of als zelfstandig offline olieconditioneringssysteem.

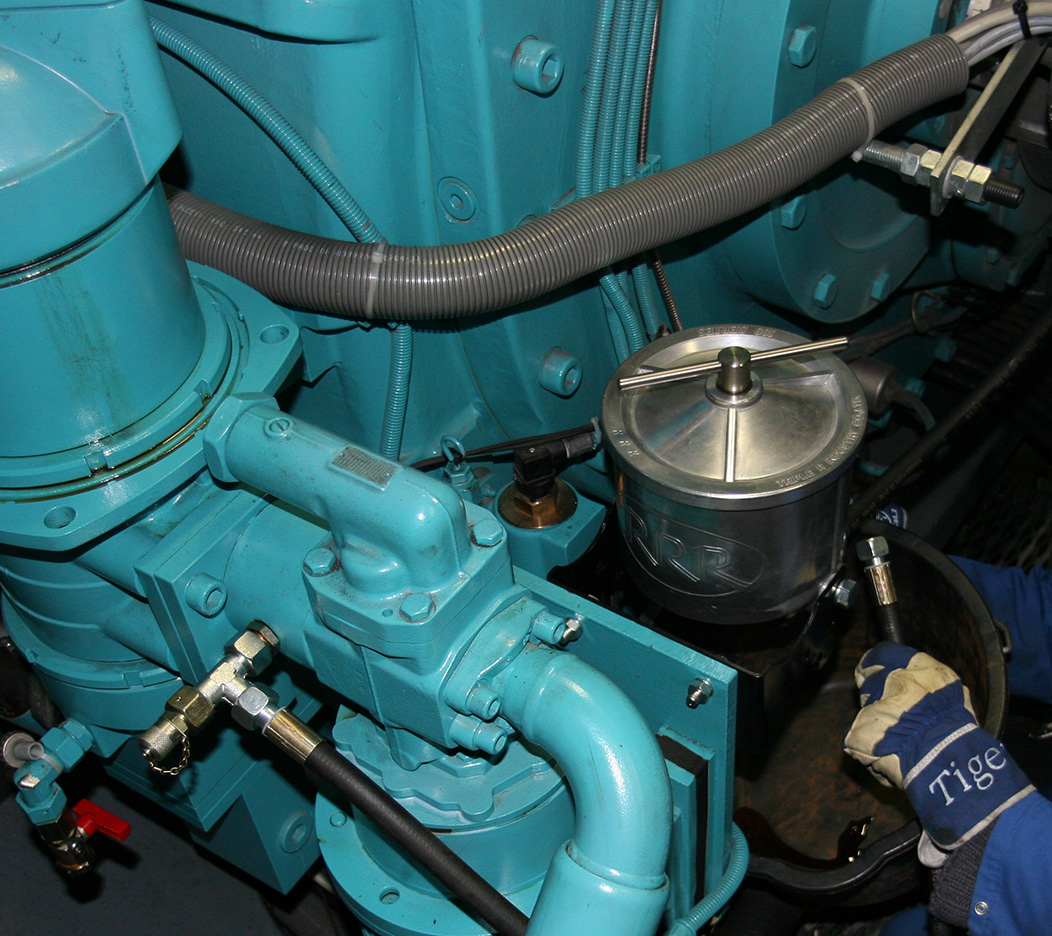

Triple R AL100 toegepast op een GE windturbine
Lagedruk bypassfiltratie

AL-serie

Compact bypassfiltersysteem voor toepassingen waar een geschikte lage systeemdruk beschikbaar is.

Typische toepassingen:
turbine- en tandwielkastcircuits met een bestaande lagedruk olieaansluiting voor continue bypassfiltratie.
Afgebeeld: Triple R AL100 toegepast op een GE windturbine. De juiste uitvoering wordt geselecteerd op basis van olievolume, viscositeit en beschikbare systeemdruk.
Bekijk AL-serie →

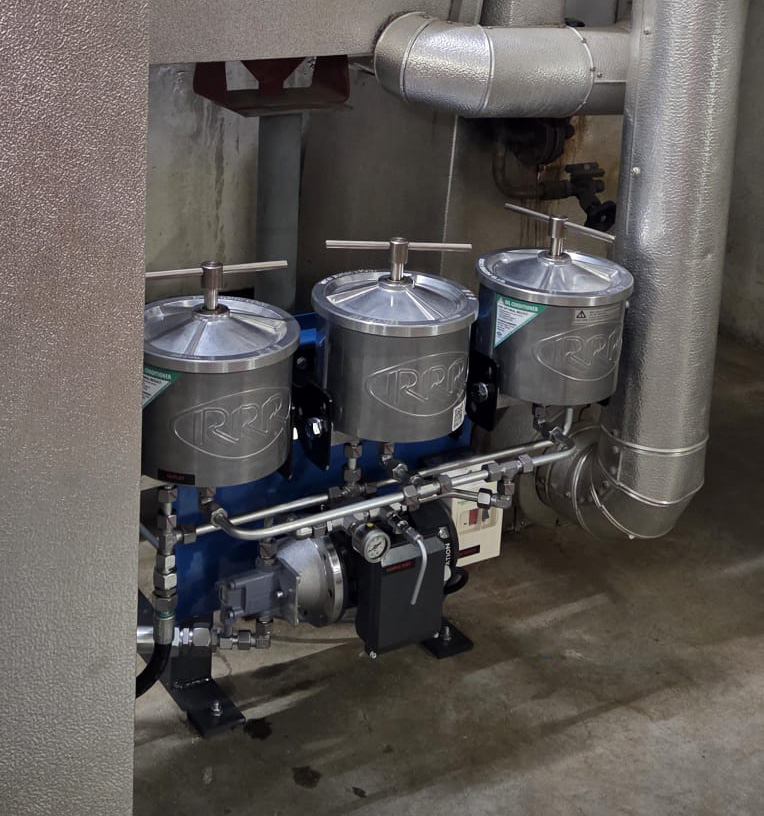

Triple R SE300 toegepast voor turbineolie
Offline filtratie · eigen pomp

SE-serie

Zelfstandig offline filtersysteem met eigen pomp, onafhankelijk van het bestaande oliecircuit.

Typische toepassingen:
turbine- en generatoroliesystemen met een toegankelijk reservoir en mogelijkheid voor aanzuig- en retouraansluiting.
Afgebeeld: Triple R SE300 in een turbine-toepassing. Systeemgrootte wordt afgestemd op olievolume, viscositeit, temperatuur en bedrijfscondities.
Bekijk SE-serie →

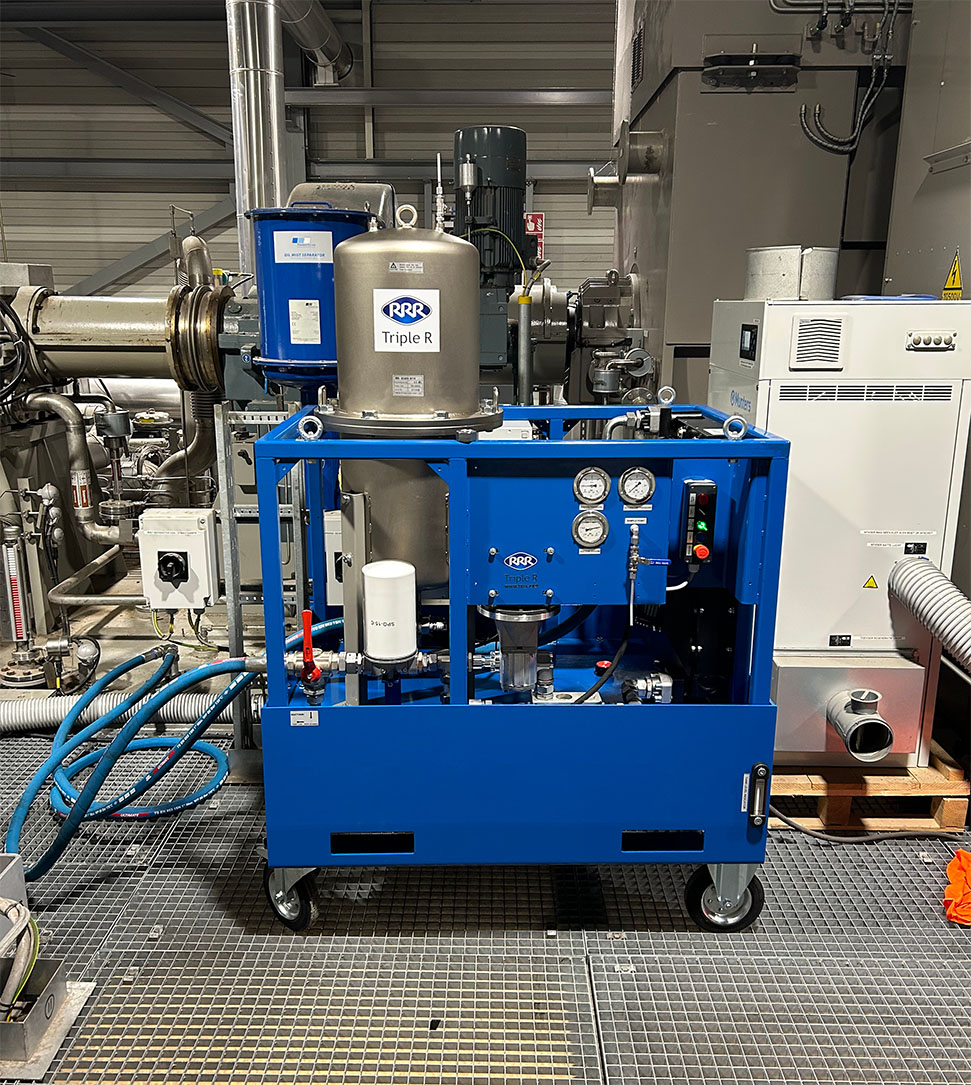

Triple R OSCA LS toegepast voor turbineolieconditionering
Geavanceerde offline olieconditionering

OSCA LS-serie

Geavanceerd zelfstandig offline systeem voor grotere olievolumes en kritische turbine-installaties.

Typische toepassingen:
grote stoom- en gasturbines, centrale smeeroliesystemen en toepassingen met hoge eisen aan continue olieconditionering.
OSCA LS past het pompbedrijf aan de actuele oliecondities aan. De configuratie wordt afgestemd op olievolume, viscositeit, temperatuur en toepassing.
Bekijk OSCA-serie →
Triple R 3D filtratie

Meer dan alleen deeltjes verwijderen.

Turbineolie blijft vaak jarenlang in bedrijf. Triple R Oil Cleaner richt zich daarom niet alleen op vaste verontreiniging, maar ook op water en oxidatieproducten die zich tijdens langdurig gebruik in de olie kunnen opbouwen.

Bekijk de technologie
01
Vaste verontreiniging Fijne slijtage- en vuildeeltjes die lagers, tandwielen en regelcomponenten belasten.
02
Water Condens en procesgerelateerd vocht dat corrosie en verslechtering van de smeerolie kan bevorderen.
03
Oxidatieproducten Zachte vervuiling, sludge en varnishachtige afzettingen die tijdens langdurige oliebelasting kunnen ontstaan.
Waarom Triple R bij turbines?

Gericht op lange olielevensduur en maximale bedrijfszekerheid.

Minder slijtage Lagere deeltjesbelasting helpt lagers, tandwielen en andere kritische componenten te beschermen.
Langere olielevensduur Continue olieconditionering helpt oxidatieproducten en vervuiling tijdens langdurig gebruik te beheersen.
Hogere bedrijfszekerheid Schone olie ondersteunt een betrouwbare smeerfilm en stabiel turbinebedrijf.
Meerdere turbineconcepten Geschikt voor stoom-, gas- en windturbines en verschillende smeer- en hydraulische oliesystemen.
Turbine olieconditionering

Welke Triple R past bij uw turbine?

Selecteer een systeem op basis van turbineconcept, olievolume, viscositeit, temperatuur en aansluiting, of bespreek uw toepassing rechtstreeks met Triple R Oil Cleaner | TRIS.
